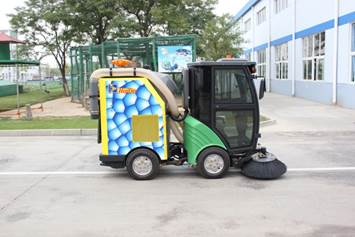

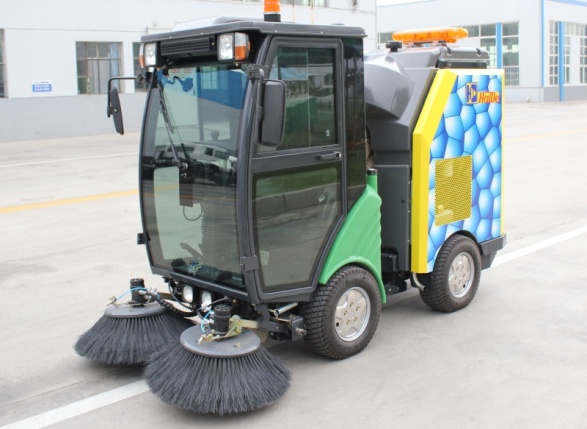

Субкомпактная вакуумная подметально-уборочная машина SAMANGAN CHD5021TSL

Для облегчения тяжелого физического труда на помощь человеку сегодня повсеместно приходит функциональная техника. Субкомпактная вакуумная подметально-уборочная машина SAMANGAN CHD5021TSL российской сборки из машинокомплектов YANTAI HAIDE SPECIAL VEHICLE CO., LTD – один из таких механизмов. Данная модель коммунальной техники способна заменить собой целый штат дворников, для ее обслуживания необходим один оператор. Водитель, находясь в комфортабельной кабине, с пульта управляет движением машины и работой щеток. Современная приборная панель позволяет ему полностью контролировать процесс, следить за состоянием рабочих агрегатов. В модели реализован целый ряд технических решений, повышающих ее эффективность в сравнении с предыдущими версиями.

Субкомпактная вакуумная подметально-уборочная машина SAMANGAN CHD5021TSL отлично подойдет для качественной уборки больших площадей: производственных цехов, проезжей части, железнодорожных и аэровокзалов, автомобильных парковок, пешеходных дорожек, городских парков, прилегающих территорий торговых/бизнес-центров и т. д.

Принцип работы

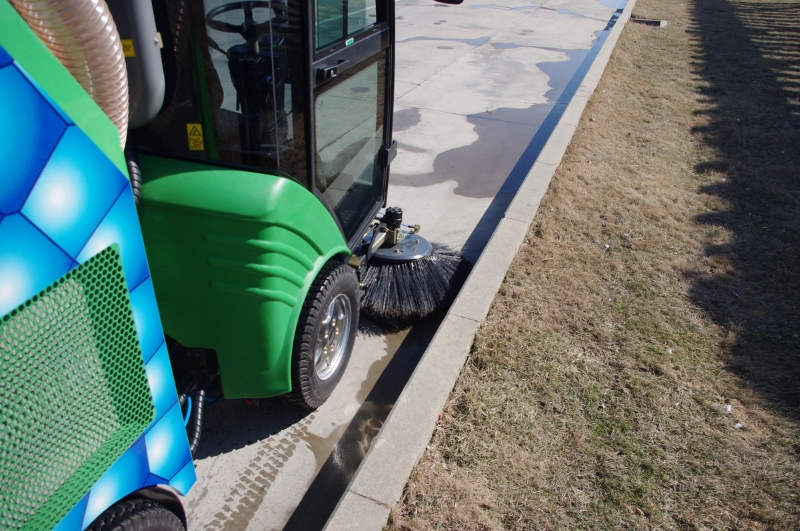

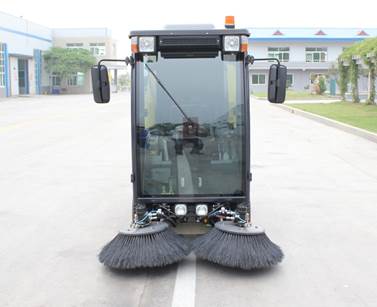

Уборка мусора производится с помощью лотковых щеток, установленных перед кабиной. Они вращаются, направляя мусор к всасывающему раструбу вакуумного насоса.

Кронштейны подвески приемного окна и положение его опорных колес регулируются, адаптируясь к типу убираемого мусора и характеру поверхности. Ширина рабочей зоны щеток также может быть настроена оператором с помощью регулировочного механизма.

Подметально-уборочная машина оснащена современной гидравлической системой, которая позволяет выполнять следующие операции:

  • подъем щеток на время транспортировки и опускание в рабочее положение;
  • плавный запуск и регулировку скорости вращения функциональных узлов.

Чтобы в процессе подметания вокруг машины не образовывалось пылевое облако, на дорогу через форсунки в щетках распыляется вода. Для уборки также используется выносной рукав длиной 3 метра, оснащенный раструбом и держателем.

Мусор, который направляется к всасывающему окну приемника вакуумного насоса, поступает в евроконтейнер. Вместимость резервуара составляет 240 литров. Всасываемый воздух проходит через контейнер и подается в многоступенчатую систему фильтров. Он выбрасывается в атмосферу обеспыленным, имея высокие показатели чистоты.

Особенности конструкции

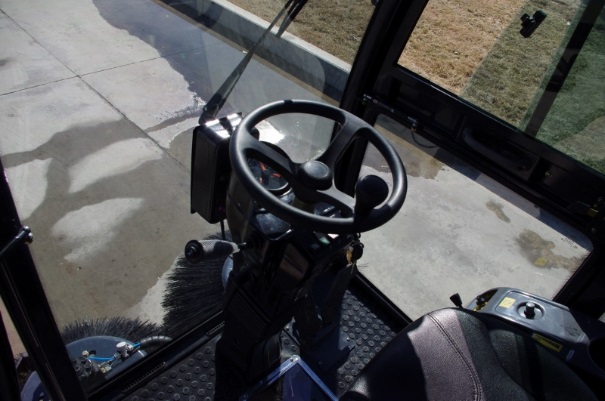

Устройство кабины. Разработчики подметально-уборочной машины позаботились о комфорте оператора. Кабина вибро- и шумоизолирована, панорамное остекление обеспечивает широкий угол обзора участка во время проведения уборки. Продумано расположение контрольных приборов на рулевой колонке. Оператор может легко изменять основные рабочие параметры машины, оценивать состояние активных органов в любой момент. Там же установлен блок переключателей для управления проблесковыми маячками, компрессором, водяным насосом, щетками.

Одно из новшеств, реализованных в модели CHD5021TSL, – окошко в полу кабины. Оно расположено непосредственно перед приемным окном вакуумного насоса и сильно облегчает процесс сбора мусора. В конструкции кабины предусмотрены также открывающиеся крышки и дверцы моторного отсека. Они обеспечивают быстрый доступ к узлам и агрегатам, значительно упрощают сервисное обслуживание машины.

Трансмиссия. Машина имеет гидростатическую одноступенчатую трансмиссию с приводом на передние колеса. Работой узла оператор управляет с помощью двух педалей: правая включает передний ход, левая – задний. Скорость движения машины регулируется. Максимальный показатель для заднего хода – 7 км/ч. Движение вперед может осуществляться со скоростью до 16 км/ч. Частота вращения двигателя выставляется с помощью рычага. Он расположен справа от сиденья водителя, как в тракторах.

Одна из особенностей гидростатической трансмиссии – ее способность выполнять функцию рабочих тормозов машины. Когда оператор отпускает педаль, машина останавливается. Для надежности в модели также предусмотрен стояночный тормоз.

Двигатель. Подметально-уборочная техника SAMANGAN CHD5021TSL оснащается силовыми агрегатами известной японской марки Kubota. Эта компания не нуждается в представлении, она широко известна во многих странах мира как производитель современных, надежных и экономичных дизельных агрегатов. Для производства коммунальной техники поставляются двигатели исключительно японской сборки. Качественный ДВС превосходно дополняется гидросистемой, сконструированной на американской аппаратуре White Hidraulics, а также системой всасывания и трубопроводами немецкого производства. Все самые ответственные узлы уборочной машины отличаются высоким качеством и надежностью.

Двигатель в данной модели техники смонтирован на задней полураме вместе с основным оборудованием систем охлаждения, питания и выпуска двигателя, компрессором, фильтром, воздуховодом, насосом гидросистемы, держателем мусоросборочного контейнера.

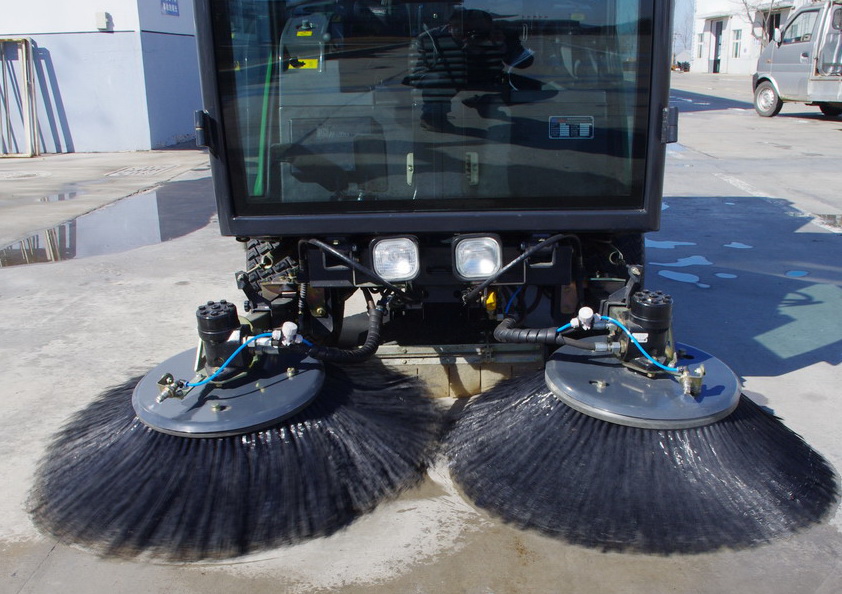

Рабочее оборудование. На машине установлены две лотковые щетки с водяными форсунками. Положение этих рабочих агрегатов изменяется автоматически, с помощью гидропривода. В кабине, слева от сиденья оператора, предусмотрен рычаг для настройки положения ограничительной пластины перед всасывающим раструбом вакуумного насоса. Частота вращения лотковых щеток регулируется поворотной ручкой, которая находится справа от рабочего места водителя.

Вода, которая подается в процессе подметания через форсунки, хранится в емкости, расположенной за кабиной.

Рядом с заливной горловиной резервуара установлен датчик, который виден водителю из кабины. Во время работы можно контролировать уровень заполнения бака.

При открывании крана вода поступает из емкости на щетки самотеком. В случае необходимости оператор включает насос. Поворотный регулятор давления расположен слева от сиденья.

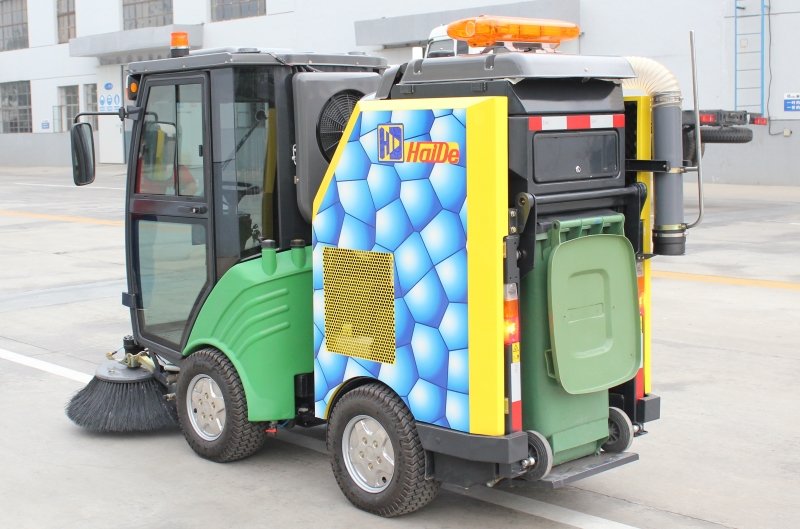

Блок управления системой загрузки и выгрузки контейнера. Держатель бака в модели SAMANGAN CHD5021TSL имеет оригинальное решение. При погрузке контейнер просто закатывается на площадку без особых физических усилий со стороны оператора. Подъем и опускание платформы с баком осуществляются с помощью гидроцилиндров. В верхнем положении контейнер прижимается к раструбу воздуховода. Герметичность соединения обеспечивает пористая резиновая прокладка.

Работой механизма подъема и опускания контейнера оператор управляет с помощью трех кнопок. Для движения платформы вверх необходимо одновременно удерживать среднюю и верхнюю, а для опускания соответственно среднюю и нижнюю. Это позволяет исключить возможность случайного или злонамеренного срабатывания системы.

Преимущества машины

Технологичность оборудования. В конструкции субкомпактной уборочной техники реализованы современные технологические решения. Машина оснащена различными системами и узлами, которые значительно повышают эффективность управления и скорость работы оператора. На борту модели установлена видеокамера, подключенная к монитору в кабине. Водитель получает возможность постоянно контролировать процесс уборки.

Еще одной особенностью SAMANGAN CHD5021TSL является инновационное техническое оснащение. Двигатель, система всасывания и гидравлическая система в машине отличаются пониженным уровнем шума. Характеристики шумности модели в рабочем режиме минимальные.

Органы управления основными механизмами удобно расположены в кабине, рядом с сиденьем оператора. Водитель может оперативно реагировать на возникшую ситуацию и настраивать рабочий режим в соответствии с конкретными условиями.

Универсальность сбора смета. На вакуумных подметально-уборочных машинах СHD5021TSL установлены пластиковые евроконтейнеры (сегодня они используются коммунальными хозяйствами во всем мире). В крышке бака предусмотрено отверстие, к которому вплотную подводится раструб всасывающей системы. Весь мусор, заметаемый щетками к приемному окну, попадает в контейнер. Степень заполнения контролируют специальные датчики. Как только количество мусора достигает верхнего предела, оператор выкатывает евроконтейнер на ближайшем пункте сбора, который обозначают заранее, и устанавливает новый. Конструкция емкости универсальная, она отлично захватывается мусоровозами.

Использование евроконтейнеров в подметально-уборочных машинах позволило исключить холостой пробег техники к месту опустошения бака и обратно, значительно упростить и ускорить процесс сбора смета на городских улицах.

Маневренность. Сочленения передней и задних полурам в машине выполнены шарнирными. Это решение достаточно распространено в конструкции компактной техники. Одно из преимуществ шарнирного сочленения – движение задних колес точно в след с передними. Если принять во внимание радиус поворота модели, который составляет 2,6 м, то такая конструкция существенно упрощает процесс подметания на криволинейных участках. Система особенно эффективна при уборке узких парковых дорожек, тротуаров, площадок с различными препятствиями, например скверов с клумбами или заводских цехов с установленным в них оборудованием.

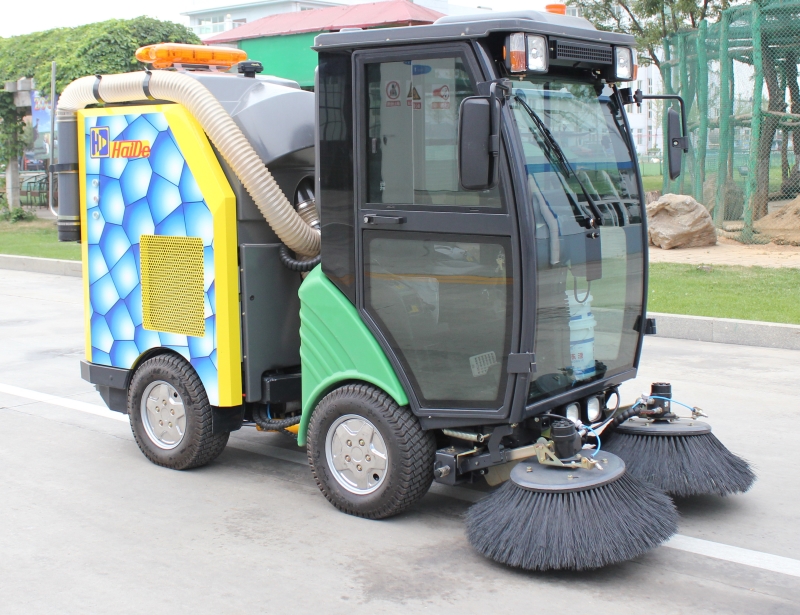

Возможности машины дополнительно увеличивает также трехметровый рукав, который закреплен на бункере. В те места, куда техника не сможет пройти, можно подвести гибкий всасывающий раструб, что дает возможность выполнять уборку даже в труднодоступных углах.



Удобство обслуживания. Для быстрого доступа к основным узлам и механизмам в конструкции машины предусмотрены широкие и высокие распашные двери.

При открывании мастер получает возможность осмотреть агрегаты, выполнить необходимые сервисные работы без каких-либо неудобств. Через двери обеспечивается доступ к баку гидросистемы, топливному резервуару, аккумуляторной батарее, блоку предохранителей, расширительному бачку. Распашные створки с внутренней стороны оклеены звукоизолирующим материалом.

Простота управления. Контрольная аппаратура, расположенная на рулевой колонке, включает все приборы, необходимые для постоянного мониторинга параметров рабочего процесса: аналоговые указатели температуры, частоты вращения двигателя и уровня топлива, а также цифровой счетчик машиночасов. Кнопки панели управления имеют понятные обозначения, поэтому для управления машиной не требуется особых знаний. С помощью клавиш в кабине водитель включает и выключает вентилятор, внешнее освещение, водяные форсунки, поднимающие устройства щеток и всасывающего раструба. Здесь же расположены стандартные кнопки включения проблесковых маячков, аварийной сигнализации, очищения фильтра смета.

Экологическая безопасность. Это качество обусловлено современным техническим оснащением машины. Двигатели «Кубота» разрабатываются в соответствии с экологическими директивами Евросоюза и отвечают строгим требованиям по уровню выхлопов. Кроме того, как мы уже говорили, на машине выполнена качественная звукоизоляция моторного отсека. В сочетании с усовершенствованными рабочими узлами такая конструкция дала возможность свести к минимуму уровень производимого шума. Субкомпактные вакуумные подметально-уборочные машины SAMANGAN CHD5021TSL успешно используются на объектах, где соблюдаются особый режим тишины и специальные условия по экологической безопасности.

Соответствие высоким стандартам. Надежность и эффективность машины доказывают итоги саммита АТЭС 2012, проходившего со 2 по 9 сентября 2012 года на острове Русский. В рамках этого мероприятия проводился отбор лучшей уборочной техники, и лидером в данной области была признана модель CHD5021TSL. За несколько лет эксплуатации на различных объектах она зарекомендовала себя только с положительной стороны.

Все вышесказанное говорит о том, что субкомпактная подметально-уборочная машина CHD5021TSL – эффективное и интересное решение для городских коммунальных хозяйств. Она сочетает продуманную конструкцию, качественную сборку, надежные комплектующие и оригинальные технические решения, которые существенно упрощают и удешевляют содержание больших территорий.
